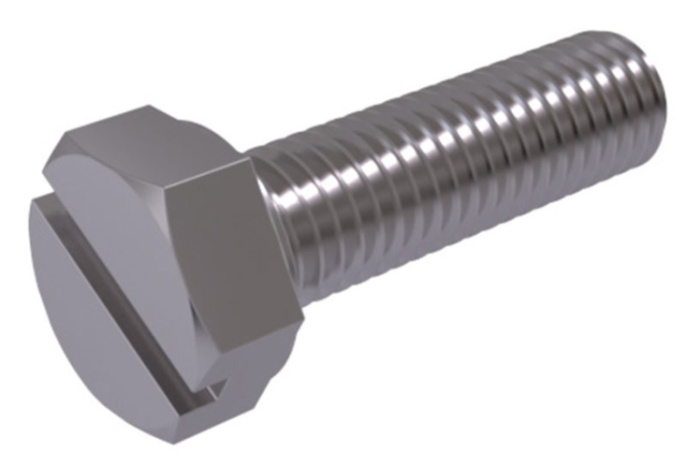

Описание
Основные характеристики болта
Размеры:
диаметр резьбы — 4 мм (M4);
длина — 8 мм;
шаг резьбы — 0,7 мм (стандартный для M4);
полная резьба по всей длине стержня.
Конструкция:
форма головки — шестигранная;
тип шлица — прямой (SL, паз под плоскую отвёртку);
стандарт — DIN 933 SZ (модификация DIN 933 с прямым шлицем);
аналог — ISO 4017 (с небольшими различиями в допусках).
Механические свойства:
класс прочности — 8.8;
предел прочности на разрыв — 800 МПа;
предел текучести — 640 МПа.
Монтажные параметры:
высота головки (k) — 3,0 мм;
размер под ключ (S) — 7 мм;
диаметр описанной окружности (e) — 7,66 мм.
Материал и покрытие:
основной материал — углеродистая сталь;
покрытие — гальваническое цинкование (защита от коррозии).
Назначение:
сборка малогабаритных конструкций и механизмов;
применение в приборостроении, электротехнике, бытовой технике;
использование там, где нужна комбинация гаечного ключа и отвёртки;
монтаж в условиях умеренных нагрузок.
